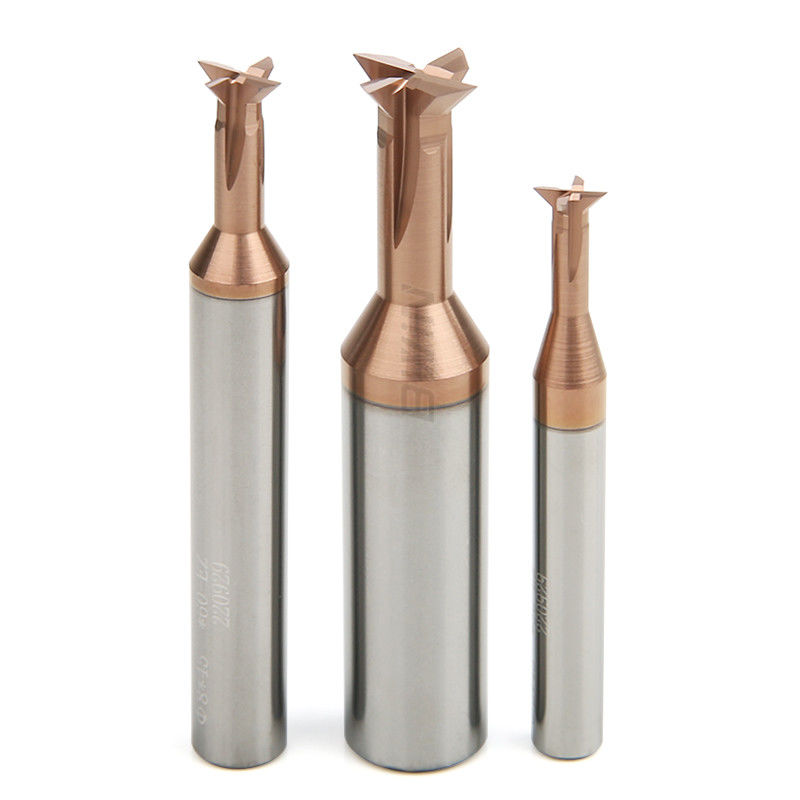

หัวกัด Dovetail ทังสเตน เหล็กกล้า โลหะผสม คาร์ไบด์ Dovetail Sharp Endmill

หัวกัด Dovetail ทังสเตน เหล็กกล้า โลหะผสม คาร์ไบด์ Dovetail Sharp Endmill

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: BWIN
หมายเลขรุ่น:

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น/กล่อง
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องพลาสติก
เวลาการส่งมอบ: 7 วันทำการ
เงื่อนไขการชำระเงิน: T / T, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 1-10000 ชิ้น 7 วัน
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด
ชื่อผลิตภัณฑ์: ดอกเอ็นมิลล์คมประกบคาร์ไบด์ แบบอย่าง: ดอกเอ็นมิล Dovetai 45°/60°/75°
วัสดุ: โลหะผสมเหล็กทังสเตน ชิ้นงาน: เหล็กดาย
การใช้งาน: ซีเอ็นซี การเคลือบผิว: AlTiSiN
เหล็กแผ่นรีดร้อน: HRC55 คุณสมบัติ: มีความคมและทนทาน
แอปพลิเคชัน: เครื่องมือกัดซีเอ็นซี บรรจุุภัณฑ์: 1 ชิ้น/กล่อง
แสงสูง:

หัวกัดเหล็กประกบทังสเตน

,

หัวกัดคาร์ไบด์ประกบ

,

ดอกกัดปลายประกบคม

รายละเอียดสินค้า

...รายละเอียดโดยย่อของคัตเตอร์มิลลิ่งประกบ

  • วัสดุเหล็กทังสเตน ทนทานต่อการสึกหรอและทนทาน
  • การออกแบบมุมเกลียวขนาดใหญ่
  • การกำจัดเศษใบมีดและร่องตรง
  • การออกแบบการหลีกเลี่ยงช่องว่างที่เหมาะสมของใบมีด
  • การออกแบบ Chamfer ที่จับกลมแบบสากล



คำอธิบายของดอกเอ็นมิลประกบ

หัวกัดหางประกบ HRC55 ใช้การออกแบบมุมคายมุมลบที่เหมาะสม ผลิตผ่านกระบวนการเจียร และมีการออกแบบเกลียวเพื่อการขจัดเศษที่ราบรื่น ป้องกันการเกาะติดของเครื่องมือ ลดการสร้างความร้อน และปรับปรุงความเร็วตัดการขจัดเศษที่มีความจุกว้างเป็นพิเศษมีความสามารถในการตัดที่แข็งแกร่ง การตัดการขจัดเศษที่นุ่มนวลขึ้น และสามารถบรรลุการตัดเฉือนที่มีประสิทธิภาพ พร้อมความแม่นยำและความมันวาวของชิ้นงานที่สูงขึ้นอุปกรณ์ทู่นำเข้า, ชนิดสเปรย์เพื่อเพิ่มความต้านทานการกัดกร่อนและต้านทานการสึกหรอของเครื่องมือ, การเจียรอย่างระมัดระวังทำให้ขอบเครื่องมือปราศจากครีบ, และผลิตภัณฑ์ลบมุมมีความเรียบสูง

ดอกกัดหางประกบคาร์ไบด์: เหมาะสำหรับวัสดุต่างๆ เช่น เหล็ก เหล็กกล้าคาร์บอน ทองแดง เหล็กกล้าไร้สนิม โลหะผสมเหล็ก เหล็กมอดูเลต เหล็กสปริง ฯลฯ



พารามิเตอร์การกัดของDovetail Endmill

HRC55 คาร์ไบด์ประกบเอ็นมิลล์ ความยาวเครื่องมือ fz&v
สั้น 1
ยาว1 0.9
ยาวเกิน 0.8
ความพิเศษ 0.6
พิมพ์ วัสดุ ความแข็งแกร่ง
นิวตัน/มม.²

ความแข็ง
เหล็กแผ่นรีดร้อน		 คูลลิ่ง
อากาศ ตัดแห้ง น้ำมันหล่อลื่น
พี ปี่ P1.1 เหล็กโครงสร้างไม่ผสม, เหล็กโครงสร้างตัดฟรี, เหล็กคาร์บูไรซ์ และเหล็กชุบแข็งและอบร้อน <700 √ √ √
P1.2 เหล็กดับและอารมณ์ <1200 √ √ √
พี 2 P2.1 เหล็กผสมไนไตรด์ เหล็กคาร์บูไรซ์ เหล็กชุบแข็งและอบร้อน <900 √ √ √
P2.2 เหล็กกล้าเครื่องมือ เหล็กตลับลูกปืน เหล็กสปริง และเหล็กกล้าความเร็วสูง <1400 √   √
P3 P3.1 เหล็กกล้าเครื่องมือ เหล็กตลับลูกปืน เหล็กสปริง และเหล็กกล้าความเร็วสูง <900 √ √ √
P3.2 เหล็กกล้าเครื่องมือ เหล็กตลับลูกปืน เหล็กสปริง และเหล็กกล้าความเร็วสูง <1500 √   √
ม ม.1 ม.1.1 เหล็กกล้าไร้สนิมออสเทนนิติก <700 √   √
ม.1.2 เหล็กกล้าไร้สนิมเฟอริติก/ออสเทนนิติก (ไบคริสตัล) <1,000     √
M2 M2.1 เหล็กกล้าไร้สนิมออสเทนนิติก <700 √   √
เอ็ม 3 ม.3.1 เหล็กกล้าไร้สนิมเฟอริติก/ออสเทนนิติก (ไบคริสตัล) <1,000     √
เค K1 K1.1 เหล็กหล่อกราไฟท์เกล็ด (เหล็กหล่อเทา) GJL <300 √ √ √
K2 K2.1 เหล็กดัด GJS <500 √ √ √
K2.2 เหล็กดัด GJS 500-800 √ √ √
K2.3 เหล็กดัด GJS > 800 √ √ √
K3 K3.1 เหล็กหล่อกราไฟท์ Vermicular, GJV;เหล็กหล่อเหนียว GJM <500 √ √ √
K3.2 เหล็กหล่อกราไฟท์ Vermicular, GJV;เหล็กหล่อเหนียว GJM >500 √ √ √



สล็อต
วค
(เมตร/นาที)		 fz(มม./ฟัน)
เส้นผ่านศูนย์กลาง
2 4 6 8 10 12 14 16 18 20
112 0.01 0.018 0.026 0.034 0.041 0.048 0.054 0.06 0.065 0.069
92 0.01 0.017 0.025 0.032 0.038 0.045 0.0505 0.056 0.061 0.065
100 0.01 0.018 0.026 0.034 0.041 0.048 0.054 0.06 0.065 0.069
72 0.009 0.015 0.022 0.028 0.034 0.04 0.045 0.05 0.054 0.058
64 0.01 0.018 0.025 0.032 0.039 0.045 0.051 0.057 0.062 0.066
56 0.009 0.016 0.023 0.029 0.036 0.041 0.0465 0.052 0.056 0.06
44 0.007 0.012 0.018 0.023 0.027 0.032 0.036 0.04 0.043 0.046
68 0.01 0.018 0.025 0.033 0.04 0.046 0.052 0.058 0.063 0.067
44 0.005 0.009 0.012 0.016 0.019 0.022 0.025 0.028 0.030 0.032
32 0.006 0.011 0.015 0.02 0.024 0.028 0.0315 0.035 0.0375 0.04
28 0.005 0.009 0.013 0.016 0.02 0.023 0.031 0.039 0.036 0.033
32 0.007 0.012 0.017 0.021 0.026 0.03 0.034 0.038 0.041 0.044
32 0.005 0.009 0.013 0.017 0.021 0.024 0.027 0.03 0.0325 0.035
120 0.017 0.031 0.044 0.056 0.068 0.08 0.09 0.1 0.05575 0.0115
112 0.015 0.026 0.037 0.048 0.058 0.068 0.0765 0.085 0.0915 0.098
92 0.012 0.022 0.031 0.039 0.048 0.056 0.063 0.07 0.0755 0.081
52 0.007 0.012 0.018 0.023 0.027 0.032 0.036 0.04 0.043 0.046
80 0.012 0.022 0.031 0.039 0.048 0.056 0.063 0.07 0.0755 0.081
76 0.01 0.018 0.026 0.034 0.041 0.048 0.054 0.06 0.0645

0.069



หยาบ
วค
(เมตร/นาที)		 fz(มม./ฟัน)
เส้นผ่านศูนย์กลาง
2 4 6 8 10 12 14 16 18 20
228 0.018 0.031 0.045 0.057 0.070 0.081 0.091 0.101 0.110 0.118
208 0.017 0.029 0.042 0.054 0.065 0.071 0.083 0.095 0.103 0.11
184 0.018 0.031 0.045 0.057 0.070 0.081 0.091 0.101 0.110 0.118
144 0.015 0.026 0.037 0.048 0.058 0.068 0.077 0.085 0.092 0.098
132 0.017 0.03 0.042 0.054 0.066 0.077 0.087 0.096 0.104 0.112
112 0.015 0.027 0.039 0.05 0.060 0.07 0.079 0.088 0.095 0.102
92 0.012 0.021 0.03 0.038 0.046 0.054 0.061 0.068 0.073 0.078
140 0.017 0.03 0.043 0.055 0.067 0.078 0.088 0.098 0.106 0.114
92 0.008 0.015 0.021 0.027 0.032 0.038 0.043 0.047 0.051 0.055
60 0.011 0.018 0.026 0.033 0.041 0.047 0.053 0.059 0.064 0.069
56 0.009 0.015 0.022 0.028 0.034 0.039 0.044 0.049 0.053 0.057
68 0.011 0.02 0.028 0.036 0.044 0.051 0.0575 0.064 0.069 0.074
60 0.009 0.016 0.022 0.029 0.035 0.041 0.046 0.051 0.055 0.059
248 0.03 0.052 0.074 0.096 0.0116 0.135 0.152 0.169 0.1825 0.196
228 0.025 0.044 0.063 0.081 0.099 0.115 0.1295 0.144 0.155 0.166
184 0.021 0.037 0.052 0.067 0.081 0.095 0.1065 0.118 0.1275 0.137
104 0.012 0.021 0.03 0.038 0.046 0.054 0.061 0.068 0.073 0.078
164 0.021 0.037 0.052 0.067 0.081 0.095 0.1065 0.118 0.1275 0.137
156 0.018 0.031 0.045 0.057 0.07 0.081 0.091 0.101 0.1095 0.118



เสร็จ
วค
(เมตร/นาที)		 fz(มม./ฟัน)
เส้นผ่านศูนย์กลาง
2 4 6 8 10 12 14 16 18 20
332 0.028 0.05 0.07 0.091 0.11 0.128 0.144 0.16 น 0.173 0.186
272 0.026 0.046 0.066 0.085 0.103 0.12 0.135 0.15 น 0.162 0.173
304 0.028 0.05 0.07 0.091 0.11 0.128 0.144 0.16 น 0.173 0.186
212 0.023 0.041 0.059 0.076 0.092 0.107 0.121 0.134 0.145 0.155
196 0.027 0.047 0.067 0.086 0.104 0.122 0.137 0.152 0.165 0.177
168 0.024 0.043 0.061 0.079 0.095 0.111 0.125 0.139 0.150 0.161
136 0.019 0.033 0.047 0.06 0.073 0.085 0.096 0.107 0.116 0.124
204 0.027 0.048 0.068 0.088 0.106 0.124 0.140 0.155 0.168 0.18 น
136 0.013 0.023 0.033 0.042 0.051 0.06 0.068 0.075 0.081 0.087
92 0.016 0.029 0.041 0.053 0.064 0.075 0.0845 0.094 0.101 0.108
84 0.014 0.024 0.034 0.044 0.053 0.062 0.0695 0.077 0.0835 0.09
100 0.018 0.031 0.045 0.057 0.07 0.081 0.0915 0.102 0.11 0.118
92 0.014 0.025 0.035 0.045 0.055 0.064 0.072 0.08 0.0865 0.093
364 0.047 0.083 0.117 0.151 0.183 0.214 0.2405 0.267 0.149 0.031
332 0.04 0.07 0.1 0.128 0.156 0.182 0.2045 0.227 0.245 0.263
272 0.033 0.058 0.082 0.106 0.128 0.149 0.168 0.187 0.202 0.217
152 0.019 0.033 0.047 0.06 0.073 0.085 0.096 0.107 0.1155 0.124
240 0.033 0.058 0.082 0.106 0.128 0.149 0.168 0.187 0.202 0.217
228 0.028 0.05 0.07 0.091 0.011 0.128 0.144 0.16 น 0.173 0.186



บันทึกของคัตเตอร์มิลลิ่งประกบ
  • หากเป็นคาร์ไบด์ดังต่อไปนี้หัวกัดประกบไม่สามารถตอบสนองความต้องการของคุณ เรารองรับการผลิตแบบกำหนดเองของ OEM.เส้นผ่านศูนย์กลาง 0.2 มม. ถึง 25 มม. ความยาวรวม 50 มม. ถึง 200 มม. 4F, 5F, 6F, 8F และโลโก้สามารถปรับแต่งได้ รวมถึงหัวกัดปลายขนาดนิ้วโปรดติดต่อเราเพื่อเลือกหรือปรับแต่งดอกกัดคาร์ไบด์ที่ไม่ได้มาตรฐานตามความต้องการของคุณ.
d1 ก d2 L2 L1 ง แอล ฉ
2 45°/60°/75° 1 3 0.5/0.9/2 4 50 4
3 45°/60°/75° 1.5 5 0.7/1.4/2.7 3 50 4
4 45°/60°/75° 2 6 1/1.7/3.7 4 50 4
5 45°/60°/75° 2.5 8 1.2/2.1/4.6 5 50 4
6 45°/60°/75° 3 8 1.5/2.6/5.5 6 50 4
7 45°/60°/75° 3.5 10 1.7/3/6.5 7 60 4
8 45°/60°/75° 4 10 2/3.4/7.4 8 60 4
9 45°/60°/75° 4.5 15 2.2/3.8/8.3 9 60 4
10 45°/60°/75° 5 15 2.5/4.3/9.3 10 60 4
11 45°/60°/75° 5.5 15 2.7/4.7/10.2 11 60 4
12 45°/60°/75° 6 15 3/5.2/11.1 12 60 4
14 45°/60°/75° 7 20 3.5/6.1/13 14 65 4
16 45°/60°/75° 8 20 4/6.9/14.9 16 65 4
20 45°/60°/75° 10 25 5/8.6/18.6 20 65 4


คำแนะนำของงดอกเอ็นมิลล์หางม้า

1. ก่อนใช้ดอกเอ็นมิลหางเสือคาร์ไบด์ โปรดวัดการโก่งตัวของเครื่องมือหากความแม่นยำในการเบี่ยงเบนของเครื่องมือเกิน 0.01 มม. โปรดแก้ไขก่อนตัด

2. ยิ่งคาร์ไบด์ยื่นออกมาจากคอลเล็ตสั้นเท่าไรก็ยิ่งดีเท่านั้นหากเครื่องมือยืดออกยาวขึ้น ให้ลดความเร็ว ความเร็วป้อน หรือปริมาณการตัด

3. ในกรณีที่มีการสั่นสะเทือนหรือเสียงที่ผิดปกติระหว่างการตัด โปรดลดความเร็วและปริมาณการตัดจนกว่าสถานการณ์จะดีขึ้น

4. ประเภทสเปรย์และประเภทเจ็ทอากาศเป็นที่ต้องการสำหรับการหล่อเย็นเหล็ก ซึ่งสามารถปรับปรุงผลการใช้ของคาร์ไบด์ประกบโรงงานปลาย

5. หมายเหตุ: ไม่เหมาะสำหรับเครื่องจักรความเร็วต่ำ เช่น โต๊ะหมุน และสว่านมือไฟฟ้า



แอพพลิเคชั่นอฉดอกเอ็นมิลประกบ

เหล็กชุบแข็ง, สแตนเลส, เหล็กหล่อ, เหล็กแผ่น, เหล็กทนความร้อน, ท่อ, ทองแดงและอลูมิเนียม, เหล็กหล่อ, โลหะนอกกลุ่มเหล็ก, ไม้, พลาสติก, FRP และ sOการกัดร่อง ริลล์ โปรไฟล์ การใช้งานทั่วไป

Cnc Milling Cutter 6mm 3 4 Flute Tungsten Solid Carbide High Feed Endmill End Mill



คำถามที่พบบ่อย

Q1: พื้นผิวของชิ้นงานมีความมันวาว แต่มีความเว้าและความนูนสูง

ตัวทำละลาย:

(1) ลดฟีด

(2) จำนวนคมตัดต่ำจะเปลี่ยนจำนวนคมตัดสูงเพื่อปรับปรุงความละเอียดของพื้นผิว



Q2: ชิปสั้นและบาง แต่มีชิปเหนียว

ตัวทำละลาย:

(1) เพิ่มความเร็วในการตัด

(2) เปลี่ยนเป็นแบบเปียก (โดยใช้ของไหลตัด) และใช้กับปืนท่อน้ำวนเพื่อลดอุณหภูมิของเครื่องมือและหลีกเลี่ยงความร้อนสูงเกินไป

(3) ดำเนินการปัดเศษเล็กน้อยและการรักษาแบบทู่

(4) เปลี่ยนจากการกัดขึ้นเป็นการกัดลง

(5) เพิ่มอัตราป้อนหรือค่าเผื่อการตัด



Q3: มีการตัดตามขวาง

ตัวทำละลาย:

(1) ทำการปัดเศษเล็กน้อยและการรักษาแบบทู่

(2) ใช้น้ำมันตัดกลึงที่ไม่ละลายน้ำ

(3) เปลี่ยนจากการกัดไปข้างหน้าเป็นการกัดย้อนกลับ



Q4: ขนาดการตกแต่งมีขนาดเล็กเกินไป

ตัวทำละลาย:

(1) เปลี่ยนจากการกัดขึ้นเป็นการกัดลง

(2) ลดค่าเผื่อการตัด

(3) เปลี่ยนหัวจับหรือคอลเล็ตสปริง

(4) ลดระยะกินลึกของดอกเอ็นมิล

(5) เพิ่มความเร็วในการตัด
